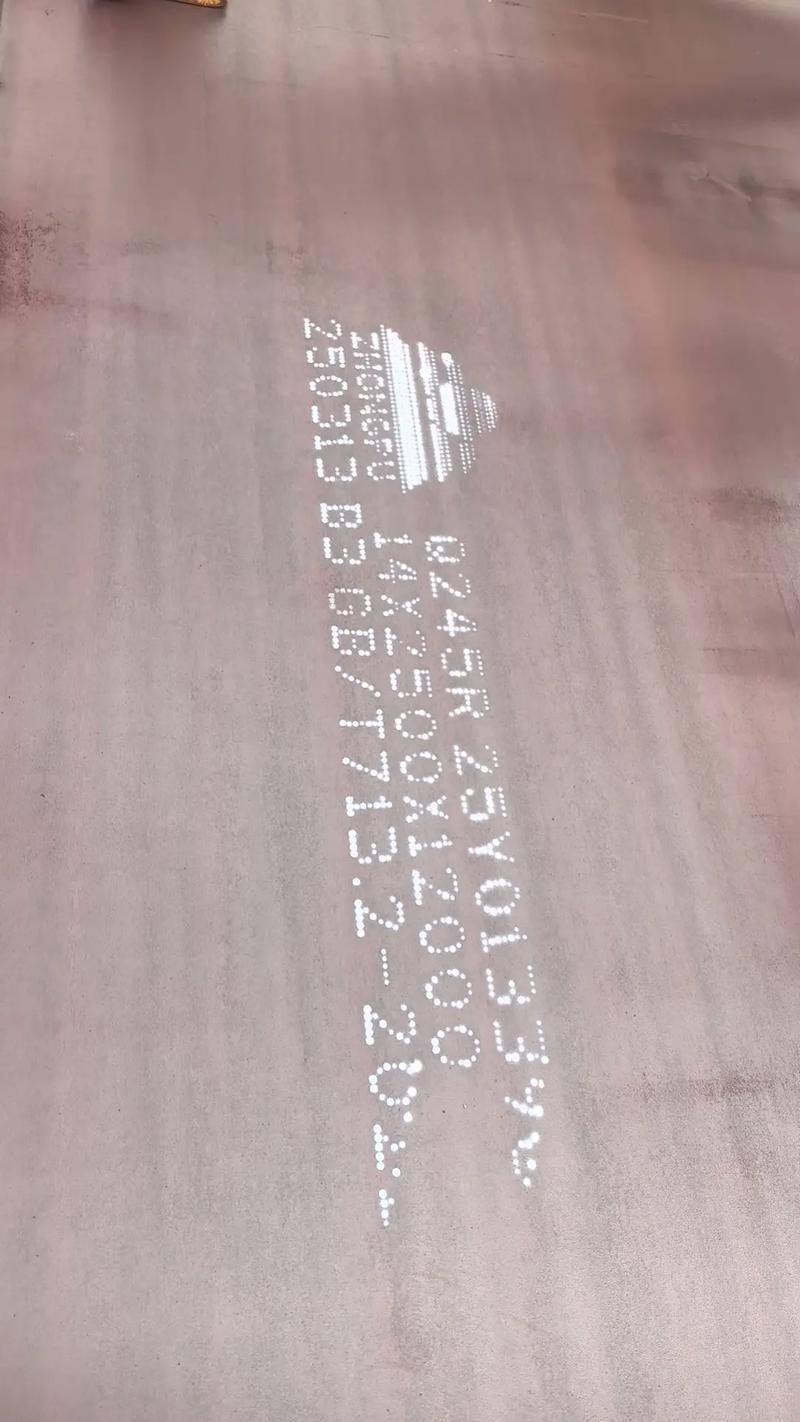

Q245R钢板

Q245R是我国中低压压力容器专用碳素钢板，是承压设备领域最基础、用量极大的专用钢材，由旧牌号20R/20G演变而来，主打高焊接性、高塑性、低成本、低强度，适配中低压、常规工况的承压设备制造，是压力容器入门级核心用材。

一、牌号含义与执行标准

1. 牌号解读：Q代表屈服强度（屈），245代表厚度≤16mm时最小屈服强度≥245MPa，R代表压力容器专用（容）。
2. 执行标准：现行国标GB/T 713.2-2023《承压设备用钢板和钢带 第2部分》，替代旧版GB/T 713-2014。

二、核心化学成分（国标要求，质量分数）

采用低碳低锰设计，严控有害杂质，优先保障焊接性与塑性，关键成分如下：

- 碳（C）：≤0.20%（低碳设计，降低焊接裂纹风险）
- 锰（Mn）：0.50%~1.00%（基础强化元素，平衡强度与韧性）
- 硅（Si）：≤0.35%（脱氧、细化晶粒）
- 磷（P）：≤0.025%、硫（S）：≤0.015%（严控杂质，防止脆断、层状撕裂）
- 铝（Alt）：≥0.020%（脱氧剂，细化晶粒，提升纯净度）
- 碳当量CEV≤0.40%（焊接性优异，冷裂纹敏感性极低）
- 特殊版本：Q245R(R-HIC)（抗氢致开裂钢），严控P≤0.015%、S≤0.003%，适配硫化氢酸性工况

三、关键力学性能（随厚度分级）

性能随厚度增加平缓下降，塑性、韧性优异，适配常规承压设计：

1. 屈服强度：3~16mm≥245MPa；16~36mm≥235MPa；36~60mm≥225MPa；60~100mm≥205MPa；100~150mm≥185MPa；150~250mm≥175MPa
2. 抗拉强度：3~60mm为400~520MPa；60~100mm为390~510MPa；100~250mm为380~490MPa
3. 塑性韧性：断后伸长率≥24%~25%；0℃ V型冲击功≥34J，-20℃低温冲击韧性稳定
4. 工艺性能：180°弯曲试验合格，冷热卷板、冲压成型性极佳

四、交货状态与冶炼工艺

1. 交货状态：常规为热轧、控轧；厚度＞36mm强制正火处理，均匀组织、提升低温韧性与稳定性
2. 冶炼工艺：转炉/电炉冶炼+LF炉外精炼+VD真空脱气，钢水纯净度高，支持Z15/Z25/Z35级别探伤，满足压力容器无损检测要求

五、核心优势

1. 焊接性能顶尖：碳当量低，焊接无需复杂预热、缓冷工艺，多焊缝、复杂结构设备加工难度低
2. 塑性韧性优异：冷加工成型性好，卷圆、封头冲压不易开裂，适配复杂异形承压件
3. 成本性价比高：强度适中、采购成本低于Q345R，中低压工况下经济性最优
4. 工况适配稳定：使用温度范围-20℃~475℃，耐湿硫化氢腐蚀，适配石化酸性介质环境
5. 加工容错性高：硬度低、缺口敏感性小，焊接接头韧性好，施工返修率低

六、主要应用领域

聚焦中低压、常规温度、焊接结构复杂的承压设备，广泛用于石油、化工、电力、轻工、制药行业：

- 压力容器：中低压储罐、小型反应釜、普通换热器、油气分离器、缓冲罐
- 锅炉设备：低压锅炉汽包、集箱、常压锅炉受压元件
- 承压构件：低压管道筒体、封头、法兰、水罐、蒸汽储罐
- 特殊场景：石油石化含硫化氢介质容器（选用Q245R(R-HIC)抗氢版本）

七、与Q345R核心区别（选型关键）

- 强度：Q245R强度低（245MPa级），Q345R强度高（345MPa级）
- 焊接性：Q245R更优，无需严格预热；Q345R需控制焊接工艺，防止冷裂纹
- 适用工况：Q245R适配中低压（≤1.6MPa）、常规温度；Q345R适配中高压（≤3.9MPa）、宽温域
- 成本：Q245R采购成本更低，经济性更好
