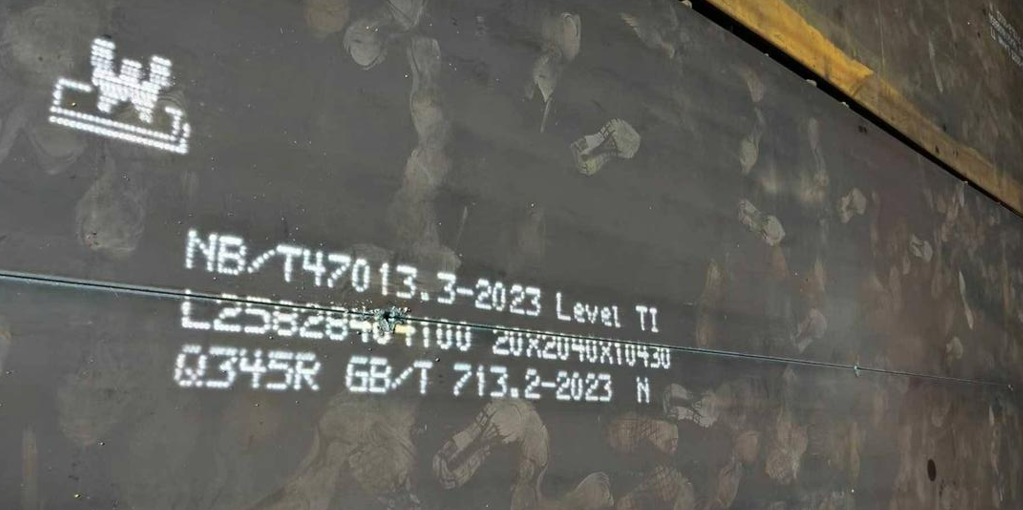

Q345R容器板

Q345R是我国低合金高强度压力容器专用钢板，是目前国内用量最大、应用最广的锅炉、压力容器专用钢材，由老标准16Mng、16MnR、19Mng合并而来，专为承压、高温、低温工况设计，综合力学性能与工艺性能优异。

一、牌号含义与执行标准

1. 牌号解读：Q代表屈服强度（屈），345代表厚度≤16mm时最小屈服强度≥345MPa，R代表压力容器专用（容）。
2. 执行标准：现行国标GB/T 713.2-2023《锅炉和压力容器用钢板》，替代旧版GB 713-2014。

二、核心化学成分（国标要求）

采用低碳高锰设计，严控有害杂质，平衡强度、韧性与焊接性，关键成分如下（质量分数）：

- 碳（C）：≤0.20%（厚板＞60mm可放宽至0.22%）
- 锰（Mn）：1.20%~1.70%（主强化元素，提升强度与韧性）
- 硅（Si）：≤0.55%
- 磷（P）：≤0.025%、硫（S）：≤0.010%（严控杂质，防脆化、层状撕裂）
- 铝（Alt）：≥0.020%（细化晶粒，提升低温韧性）
- 碳当量CEV≤0.44%（保障优良焊接性）

三、关键力学性能（随厚度变化）

1. 屈服强度：3~16mm≥345MPa；16~36mm≥325MPa；36~60mm≥315MPa；60~100mm≥305MPa；100~200mm≥265MPa
2. 抗拉强度：470~640MPa
3. 塑性韧性：伸长率≥21%；0℃V型冲击功≥34J，-20℃低温冲击韧性良好
4. 工艺性能：180°弯曲试验合格，冷热加工成型性好

四、交货状态与工艺特点

1. 交货状态：常规为热轧、控轧；厚度＞36mm强制正火处理，细化晶粒、均匀组织，提升冲击韧性与稳定性。
2. 冶炼工艺：转炉/电炉冶炼+炉外精炼（LF/VD），钢水纯净度高，杂质含量极低，适配承压设备严苛工况。

五、核心优势

1. 综合性能均衡：高强度、高韧性、良好塑性，适配中高压、高低温交替工况
2. 焊接性优异：低碳当量，裂纹敏感性低，适配电弧焊、气体保护焊等常规焊接工艺
3. 工况适配广：使用温度范围-20℃~500℃，可满足常温、低温、中高温承压场景
4. 性价比高：性能稳定、采购成本适中，替代进口钢材，降低设备制造成本

六、主要应用领域

广泛用于石油、化工、能源、电力、锅炉、制药等行业，核心制造：

- 压力容器：反应釜、储罐、球罐、换热器、分离器
- 锅炉设备：汽包、集箱、水冷壁等受压元件
- 承压设备：各类中低压管道、封头、筒体、法兰等关键承压部件
